KMS - Key Management Service - Installation und Konfiguration

Autor: Mark Heitbrink

18.09.2013

Gruppenrichtlinien und Deployment liegen thematisch ganz eng bei einander. Ich stolpere oft über den KMS (Key Management Service) zur Aktivierung vom Betriebssystem und Office.
Vor allem stolpere ich, weil mir lange Zeit nicht klar war, daß das VAMT (Volume Activation Management Tool) das unnötigste und sinnloseste Werkzeug ist, das man für den KMS einsetzen kann.

Die Fakten:

  • Es ist schon alles auf dem Server vorhanden. Die slmgr.vbs ist onboard. Diese konfiguriert den Dienst Software Protection (sppsvc) , der letztlich die KMS Funktionalität bietet.
  • Die Installation und Konfiguration des KMS inkl. der Aktvierung des eigenen KMS Productkeys ist nur in der CMD (Eingebaeaufforderung) möglich, bzw. die Aktivierung kann wie auch beim Einzelprodukt übers Internet oder übers Telefon erfolgen. (slui.exe)
  • Der KMS kann erst mal nur sein eigenes Betriebssystem und das passende Client OS aktivieren. Für weitere Produkte (neuere Betriebsysteme oder Office) benötigt er ein Update.
  • VAMT ist ein eigenständiges Monitoring/Inventarisierungs Produkt. Es liest nicht die aktuelle Konfiguration/Datenbank des KMS Hosts aus, sondern baut eine eigene auf und ist wirklich nur ein weitere Datenbank/Informationsquelle. Der KMS funktioniert komplett ohne diese.
  • VAMT nutzt RPC Calls, dafür sind lokale Administratorrechte notwendig, um den Status des jeweiligen Rechners abzufragen. Es liest, wie schon gesagt,  nicht den aktuellen KMS Host aus.
  • Man kann im VAMT seine eigenen Keys hinterlegen. Diese dienen nur zur manuellen Aktivierung eines Clients, falls dieser sich nicht automatisch aktiviert. Das Tool macht praktisch über einen RPC Call ein slmgr.vbs /ATO xxxxx-xxxxx-xxxxx-xxxxx-xxxxx
  • Die im VAMT hinterlegten Product Keys können nicht über das VAMT aktiviert werden. Die "produktiven" werden nicht im VAMT verwaltet. Diese liegen im KMS. Ein weiterer Beweis, das das VAMT komplett eigenständig ist.


VAMT ist nur ein Addon, ohne echten Sinn und Zweck. Für Inventarisierung gibt es 1000 bessere Tools. Dafür muss ich mir keine SQL Instanz (in der VAMT Version 3.0 notwendig) installieren. Völlig unnötig.


Ok, das ist gemein, es gibt einen guten Anwendungszweck für VAMT:
Stellt euch vor ihr habt aktuell ein "durcheinander" an verschiedenen Versionen in eurem Unternehmen und jeder Client spricht regelmässig mit dem Windows Aktivierung Server im Internet. Schön ist das nicht. Schöner wäre, wenn alle Clients den internen KMS nutzen und dieser mit MS spricht. Ihr möchtet alle Clients umstellen, sodass diese ab jetzt als KMS Clients agieren. Dann könnt ihr mit VAMT alle Computer suchen und per RPC Call (lokale Adminrechte notwendig) den GVLK (siehe Tabelle unten) auf jedem System integrieren.


Es gibt 4 Seriennummergruppen für Betriebssysteme:

  • Client VL (Clients VL)
  • Group A (Web und HPC)
  • Group B (Standard und Enterprise)
  • Group C (Datacenter)


Änderung in Windows Server 2012, es ist keine Enterprise Version mehr vorhanden.
Ein Group B Key kann alle Client VL und Group A OS aktivieren. Ein Group C kann alle Group A,B und Client VL aktivieren. Je "höher" die Lizenz, desto mehr Versionen können mit einem einzigen Key aktiviert werden. Bester Weg: Man hat einen Server KMS Key für die aktuelleste Serverversoin aus der Group C! Dieser kann jedes andere OS aktivieren.



DNS Konfiguration

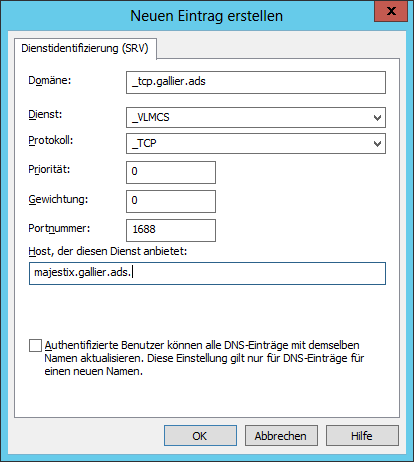

Der KMS wird im Unternehmen über einen DNS Eintrag von den Clients gefunden, diesen Service Record könnt ihr per Hand erstellen:
http://technet.microsoft.com/en-us/library/ff793405.aspx

DNS Verwaltung -> Forward Lookup Zone -> _tcp -> "weitere neue Einträge" -> "Dienstidentifizierung (SRV)" -> "." (Punkt am Ende des Hostnamens.!)




KMS Host Installation auf einem Server 2008 R2.
Konfiguration für Window Windows 8/Server 2012, Windows 8.1/Server 2012 R2, Office 2010 und Office 2013.


Der Server 2008 R2 kann nur Server 2008, Vista, Windows 7 und Server 2008R2 aktivieren. Er benötigt ein Update um neuere OS aktivieren zu können, der Server 2012 benötigt das logischerweise nicht für das Betriebsystem.

Benötigte Software:
Update adds support for Windows 8 and Windows Server 2012 to Windows Server 2008, Windows 7, and Windows Server 2008 R2 KMS hosts
http://www.microsoft.com/de-de/download/details.aspx?id=34826
-> Windows6.1-KB2757817-x64.msu

Update adds support for Windows 8.1 and Windows Server 2012 R2 clients to Windows Server 2008, Windows 7, Windows Server 2008 R2, Windows 8, and Windows Server 2012 KMS hosts
http://www.microsoft.com/en-us/download/details.aspx?id=40400
-> Windows6.1-KB2885698-x64.msu

Microsoft Office 2010 KMS Host License Pack
http://www.microsoft.com/en-us/download/details.aspx?id=25095
-> KeyManagementServiceHost_en-us.exe

 Microsoft Office 2013 Volume License Pack
http://www.microsoft.com/en-nz/download/details.aspx?id=35584
-> office2013volumelicensepack_x86_en-us.exe

Ich habe hier den Prozess komplett in der CMD nachgestellt. Wer mag, kann die Installations ID und die am Telefon genannte Activation ID auch etwas leichter in einem GUI FrontEnd eintippen. Die 6er Blöcke sind etwas leichter zu Lesen, als die komplette Kette ohne Trennzeichen.

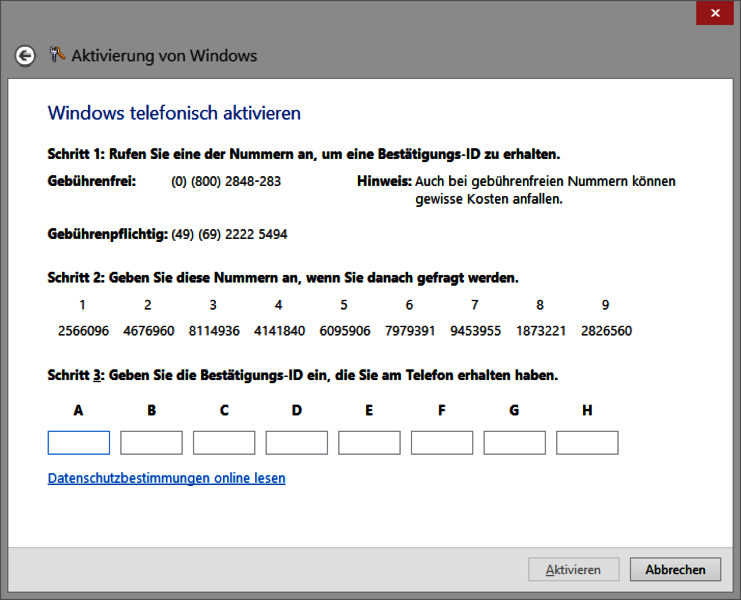

Für das Frontend in Start -> Ausführen oder auch in der CMD: "slui.exe 4"  aufrufen und "Deutschland" wählen:

(klick-vergrößern)


Hier nun folgend der komplette Prozess per Commandline:

a) Integration Key und Aktivierung für Betriebssysteme

aa) Integration -> /ipk
C:\Windows\System32>cscript slmgr.vbs /ipk EUER-GROUP-SERVER-VLKEY-XXXXX
Microsoft (R) Windows Script Host Version 5.8
Copyright (C) Microsoft Corporation. All rights reserved.
Installed product key EUER-GROUP-SERVER-VLKEY-XXXXX successfully.


ab) Installation ID anzeigen -> /dti
diese wird bei jedem Aufruf dynamisch generiert und muss am Telefon eingegeben werden)
C:\Windows\System32>cscript slmgr.vbs /dti
Microsoft (R) Windows Script Host Version 5.8
Copyright (C) Microsoft Corporation. All rights reserved.
Installation ID: 012345678901234567890123456789012345678901234567890123


ac) Aktivierung des integrierten Keys -> /atp
per Telefon, Microsoft 0800 28 48 28 3. Nach dem Eintippen der Installation ID wird einem die Activation ID genannt.
C:\Windows\System32>cscript slmgr.vbs /atp 987654321098765432109876543210987654321098765432109876
Microsoft (R) Windows Script Host Version 5.8
Copyright (C) Microsoft Corporation. All rights reserved.
Confirmation ID for product 7b37c913-252b-46be-ad80-b2b5ceade8af deposited successfully.


b) Office in den KMS integrieren
Das "KMS Schema" muss für die passende Office Version erweitert werden, vorher wird der Key per /IPK als ungültig deklariert. Das Update muss PRO OFFICE VERSION erfolgen.


C:\Windows\System32>cscript slmgr.vbs /ipk EUER-OFFIC-E201X-VLKEY-XXXX
Microsoft (R) Windows Script Host Version 5.8
Copyright (C) Microsoft Corporation. All rights reserved.
Error: 0xC004F050 The Software Licensing Service reported that the product key is invalid


Installation von KeyManagementServiceHost_en-us.exe und office2013volumelicensepack_x86_en-us.exe
Nach der Installation des jeweiligen "Office Addons" ist die Integration erfolgreich.

ba) Integration Key Office 2010 -> /ipk
C:\Windows\System32>cscript slmgr.vbs /ipk EUER-OFFIC-E201X-VLKEY-XXXX
Microsoft (R) Windows Script Host Version 5.8
Copyright (C) Microsoft Corporation. All rights reserved.
Installed product key EUER-OFFIC-E201X-VLKEY-XXXX successfully.



bb) Installations-ID für Office 2010 abfragen -> /dti
ohne die "bfe7a195-..." würde /dti nur die ID des OS liefern
C:\Windows\System32>cscript slmgr.vbs /dti bfe7a195-4f8f-4f0b-a622-cf13c7d16864
Microsoft (R) Windows Script Host Version 5.8
Copyright (C) Microsoft Corporation. All rights reserved.
Installation ID: 012345678901234567890123456789012345678901234567890123


Die bfe7a195-4f8f-4f0b-a622-cf13c7d16864 ist fix für Office 2010 vorgegeben.

bc) Aktivierung per Telefon -> /atp
Die Activation ID wird am Telefon genannt
C:\Windows\System32>cscript slmgr.vbs /atp 987654321098765432109876543210987654321098765432109876 bfe7a195-4f8f-4f0b-a622-cf13c7d16864
Microsoft (R) Windows Script Host Version 5.8
Copyright (C) Microsoft Corporation. All rights reserved.
Confirmation ID for product bfe7a195-4f8f-4f0b-a622-cf13c7d16864 deposited successfully.


ca) Integration Key Office 2013 -> /ipk
C:\Windows\System32>cscript slmgr.vbs /ipk EUER-OFFIC-E201X-VLKEY-XXXX
Microsoft (R) Windows Script Host Version 5.8
Copyright (C) Microsoft Corporation. All rights reserved.
Installed product key EUER-OFFIC-E201X-VLKEY-XXXX successfully.



cb) Installations-ID für Office 2013 abfragen -> /dti
ohne die "2E28138A-..." würde /dti nur die des OS liefern)
C:\Windows\System32>cscript slmgr.vbs /dti 2E28138A-847F-42BC-9752-61B03FFF33CD
Microsoft (R) Windows Script Host Version 5.8
Copyright (C) Microsoft Corporation. All rights reserved.
Installation ID: 012345678901234567890123456789012345678901234567890123


Die 2E28138A-847F-42BC-9752-61B03FFF33CD ist fix für Office 2013 vorgegeben.

bc) Aktivierung per Telefon -> /atp
Activation ID wird am Telefon genannt
C:\Windows\System32>cscript slmgr.vbs /atp 987654321098765432109876543210987654321098765432109876 2E28138A-847F-42BC-9752-61B03FFF33CD
Microsoft (R) Windows Script Host Version 5.8
Copyright (C) Microsoft Corporation. All rights reserved.
Confirmation ID for product 2E28138A-847F-42BC-9752-61B03FFF33CD deposited successfully.


Ihr könnt aus jeder Betriebsystem Version (OEM, Systembuilder, etc.) einen KMS Client machen. Dafür gibt es den sogenannten GVLK - Generic Volume License Key oder auch KMS Client Setup Key. Für Windows 7/2008R2 ist dieser in der product.ini auf jeder DVD dokumentiert. Mit diesem Key kann man zunächst einmal jedes OS installieren und dann über den KMS aktivieren. Wenn ihr keinen KMS habt, kann dieser Key natürlich nicht aktiviert werden. Es ist keine Rettung oder ein Universalschlüssel für "keine Seriennummer" ;-). Für Windows 8/2012 findet ihr dies GVLKs im Technet:

Appendix A: KMS Client Setup Keys
http://technet.microsoft.com/en-us/library/jj612867.aspx


Operating system edition

KMS Client Setup Key

Windows 8.1 Professional

GCRJD-8NW9H-F2CDX-CCM8D-9D6T9

Windows 8.1 Professional N

HMCNV-VVBFX-7HMBH-CTY9B-B4FXY

Windows 8.1 Enterprise

MHF9N-XY6XB-WVXMC-BTDCT-MKKG7

Windows 8.1 Enterprise N

TT4HM-HN7YT-62K67-RGRQJ-JFFXW

Windows Server 2012 R2 Server Standard

D2N9P-3P6X9-2R39C-7RTCD-MDVJX

Windows Server 2012 R2 Datacenter

W3GGN-FT8W3-Y4M27-J84CP-Q3VJ9

Windows Server 2012 R2 Essentials

KNC87-3J2TX-XB4WP-VCPJV-M4FWM

Windows 8 Professional

NG4HW-VH26C-733KW-K6F98-J8CK4

Windows 8 Professional N

XCVCF-2NXM9-723PB-MHCB7-2RYQQ

Windows 8 Enterprise

32JNW-9KQ84-P47T8-D8GGY-CWCK7

Windows 8 Enterprise N

JMNMF-RHW7P-DMY6X-RF3DR-X2BQT

Windows Server 2012 Core

BN3D2-R7TKB-3YPBD-8DRP2-27GG4

Windows Server 2012 Core N

8N2M2-HWPGY-7PGT9-HGDD8-GVGGY

Windows Server 2012 Core Single Language

2WN2H-YGCQR-KFX6K-CD6TF-84YXQ

Windows Server 2012 Core Country Specific

4K36P-JN4VD-GDC6V-KDT89-DYFKP

Windows Server 2012 Server Standard

XC9B7-NBPP2-83J2H-RHMBY-92BT4

Windows Server 2012 Standard Core

XC9B7-NBPP2-83J2H-RHMBY-92BT4

Windows Server 2012 MultiPoint Standard

HM7DN-YVMH3-46JC3-XYTG7-CYQJJ

Windows Server 2012 MultiPoint Premium

XNH6W-2V9GX-RGJ4K-Y8X6F-QGJ2G

Windows Server 2012 Datacenter

48HP8-DN98B-MYWDG-T2DCC-8W83P

Windows Server 2012 Datacenter Core

48HP8-DN98B-MYWDG-T2DCC-8W83P

Windows 7 Professional

FJ82H-XT6CR-J8D7P-XQJJ2-GPDD4

Windows 7 Professional N

MRPKT-YTG23-K7D7T-X2JMM-QY7MG

Windows 7 Professional E

W82YF-2Q76Y-63HXB-FGJG9-GF7QX

Windows 7 Enterprise

33PXH-7Y6KF-2VJC9-XBBR8-HVTHH

Windows 7 Enterprise N

YDRBP-3D83W-TY26F-D46B2-XCKRJ

Windows 7 Enterprise E

C29WB-22CC8-VJ326-GHFJW-H9DH4

Windows Server 2008 R2 Web

6TPJF-RBVHG-WBW2R-86QPH-6RTM4

Windows Server 2008 R2 HPC edition

TT8MH-CG224-D3D7Q-498W2-9QCTX

Windows Server 2008 R2 Standard

YC6KT-GKW9T-YTKYR-T4X34-R7VHC

Windows Server 2008 R2 Enterprise

489J6-VHDMP-X63PK-3K798-CPX3Y

Windows Server 2008 R2 Datacenter

74YFP-3QFB3-KQT8W-PMXWJ-7M648

Windows Server 2008 R2 for Itanium-based Systems

GT63C-RJFQ3-4GMB6-BRFB9-CB83V
